Программно-аппаратный комплекс автономных приборов и оборудование для геофизических исследований на буровом инструменте

Технология исследования сильно пологих и горизонтальных скважин основана на использовании автономных приборов, доставляемых на забой с помощью бурового инструмента. Отсутствие кабеля снижает аварийность работ.

Предусмотрено несколько вариантов исполнения автономных приборов, отличающихся диаметром и способом размещения прибора при доставке на забой.

Вариант 1. Приборы диаметром 45, 73, 76 мм, размещаемые в ЛБТ или специальных контейнерах.

Вариант 2. Приборы диаметром  76, 90, 102, 108 мм, для размещения непосредственно на буровом инструменте.

Каждый прибор является самостоятельным, снабжен модулем питания и памяти, что позволяет в зависимости от геолого-технических условий и решаемых задач комбинировать варианты сборок модулей.

С обоих концов все автономные приборы заканчиваются специальными соединительными устройствами, которые позволяют пристыковывать их к другим приборам, входящим в состав комплекса, путем вертикальной сборки на устье скважины. Конструкция межприборного соединения обеспечивает возможность изгиба до 5°, что облегчает прохождение сборкой участков интенсивного набора угла в скважине.

Возможность комбинирования приборов позволяет выбирать наилучший вариант для решения конкретной задачи и значительно уменьшить время задалживания скважины на проведение ГИС.

Все приборы имеют унифицированный интерфейс связи с наземным регистрирующим комплексом.

Комплекс автономных приборов реализует следующие методы ГИС:

- гамма-каротаж;
- спектрометрический гамма-каротаж;
- импульсный нейтронный каротаж;
- компенсированный нейтронный каротаж;
- плотностной гамма-гамма каротаж;
- инклинометрия;
- многозондовый ИК (4 или 5 зондов), ПС;
- двухзондовый боковой каротаж;
- электрический каротаж со стандартными зондами БК3, резистивиметр, ПС;
- профилеметрия (акустическим методом на отраженных волнах);
- многозондовый боковой каротаж ЭКВР;
- компенсированный акустический каротаж.

С целью привязки зарегистрированных данных к глубине каждый прибор имеет часы реального времени, показания которых записываются в каждый кадр данных. Эти часы перед началом спуско-подъемных операций синхронизируются с часами реального времени обрабатывающего комплекса. Кроме того, приборы, по показаниям  которых трудно отбивать интервалы стоянок, содержат в своем составе датчики акселерометров (РК, профилемер).

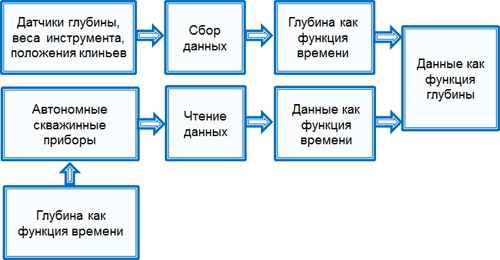

Привязка данных по глубине осуществляется одним из трех способов:

- по промеру бурового инструмента с использованием записанной в приборах информации о стоянках;
- по результатам измерений глубины наземными датчиками глубины, веса инструмента и положения клиньев станции ГТИ;
- по результатам измерений глубины автономным глубиномером, часы которого также синхронизируются с часами обрабатывающего комплекса.

Регистрация данных каротажа производится в энергонезависимую память с дискретизацией по времени. Считывание полученных данных в компьютер производится после подъема приборов на поверхность.

Тестирование приборов, подготовка к каротажу, считывание  данных из приборов в компьютер производится с использованием специального кабеля через USB-порт.

Питание приборов в автономном режиме производится от встроенного аккумулятора.

По максимальной рабочей температуре Тmax и гидростатическому давлению Pmax приборы выпускаются из ряда:

- по Тmax – 90, 120, 150 °С;
- по Pmax – 60, 80, 100, 120 МПа.

Все приборы изготавливаются и выпускаются в соответствии с ГОСТ 26116-84.

1.

НАЗЕМНЫЕ ПРИБОРЫ ДЛЯ ПРОВЕДЕНИЯ ГИС

  КАСКАД-А Наземный регистрирующий комплекс  для автономных приборов «КАСКАД-А»
  АЗУ-2К3 Устройство зарядное двухканальное АЗУ-2К3
  БПА-90, БПЛА-150 Блок питания аккумуляторный
  Глубиномер Глубиномер автономный
2.

АВТОНОМНЫЕ ПРИБОРЫ ЭЛЕКТРИЧЕСКОГО И ЭЛЕКТРОМАГНИТНОГО КАРОТАЖА

  4ИК-А Прибор индукционного каротажа
  5ИК-А Прибор индукционного каротажа автономный
  5ИК-А-D Прибор индукционного каротажа автономный
  2БК3/5-А Прибор двойного бокового каротажа автономный
  БКЗ+2БК3/5А Прибор комбинированный электрического и двойного бокового каротажа автономный
  ЭКВР-А Прибор бокового каротажа многозондовый автономный
3.

АВТОНОМНЫЕ ПРИБОРЫ РАДИОАКТИВНОГО КАРОТАЖА

  АПРК-2С Прибор радиоактивного каротажа автономный
  АПРК-3Н Прибор радиоактивного каротажа автономный
  АПРК-ГК Прибор интегрального гамма каротажа автономный
  АПРК-СГК Прибор спектрометрического гамма-каротажа автономный
  АПРК-ННК Прибор нейтрон-нейтронного каротажа автономный
  АПРК-2ННК Прибор комбинированный радиоактивного каротажа  автономный
  АПРК-НГК Прибор комбинированный радиоактивного каротажа  автономный
  АПРК-2ННК-НГК Прибор комбинированный радиоактивного каротажа автономный
  ГГКП-А-108 Прибор плотностного гамма-гамма каротажа автономный
  АПРК-ИННК-108 Прибор импульсного нейтронного каротажа автономный
  АПРК-3ИННК-90 Прибор импульсного нейтронного каротажа автономный
  АПРК-СГПТ-А-108 Прибор контроля качества цементирования и техсостояния обсадных колонн автономный
  РК-А-108 Прибор комбинированный радиоактивного каротажа автономный
  2ГГК-А-108 Модуль плотностного гамма-гамма-каротажа
  2ННК-А-90 Модуль нейтрон-нейтронного каротажа
  ГГКЛП-А-108 Прибор литоплотностного гамма-гамма-каротажа автономный
  3ГГКЛП-К/А-76 Модуль литоплотностного гамма-гамма-каротажа
4.

АВТОНОМНЫЕ ПРИБОРЫ АКУСТИЧЕСКОГО КАРОТАЖА

  АВАК-А Прибор волнового акустического каротажа автономный
  АКГ+контейнер Прибор компенсированного акустического каротажа автономный в контейнере
  АКГ Прибор компенсированного акустического каротажа автономный
  АСПГ-150 Профилемер акустический автономный
  АСПГ-108 Профилемер акустический автономный
  АСПГ-76 Профилемер акустический автономный
  АСПГ-90 Профилемер акустический автономный
  ИМР-А Инклинометр магниторезистивный автономный
5.

ВСПОМОГАТЕЛЬНОЕ ОБОРУДОВАНИЕ ДЛЯ АВТОНОМНЫХ ПРИБОРОВ

  Переводник Переводник
  ТОВ-А Устройство для вертикальной сборки автономных приборов на устье скважины
  РЭЛ-А Разделитель электрический автономный
  РНМ-А Разделитель немагнитный автономный
  ГСВ Головка свободного вращения
  Отклонитель-190 Отклонитель ОСА-190
  Отклонитель ОСА-190-02 Отклонитель ОСА-190-02
  СУ-А Соединитель шарнирный
  Рессора прижимная Рессора прижимная
  Комплектность поставки Рекомендуемая комплектность поставки наземного и вспомогательного оборудования
